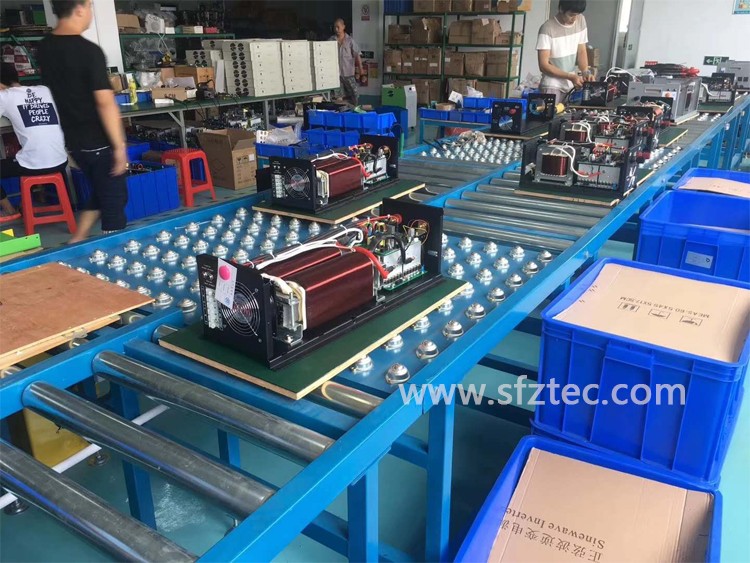

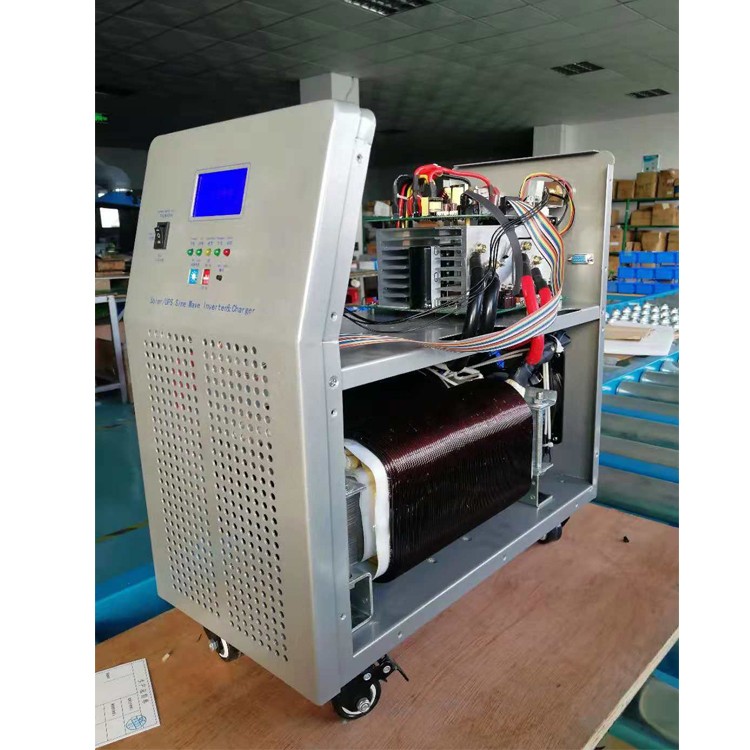

工作原理

晶能科技工頻逆變器是一種DC轉AC的變壓器，它其實與轉化器是一種電壓逆變的過程。以12V直流電壓為例，轉換器是將電網的交流電壓轉變?yōu)榉€(wěn)定的12V直流輸出，而逆變器是將Adapter輸出的12V直流電壓轉變?yōu)楦哳l的高壓交流電；兩個部分同樣都采用了用得比較多的脈寬調制（PWM）技術。其核心部分都是一個PWM集成控制器，Adapter用的是UC3842，逆變器則采用TL5001芯片。TL5001的工作電壓范圍3.6～40V，其內部設一個誤差放大器，一個調節器、振蕩器、有死區控制的PWM發生器、低壓保護回路及短路保護回路等。輸入接口部分：輸入部分有3個信號，12V直流輸入VIN、工作使能電壓ENB及Panel電流控制信號DIM。VIN由Adapter提供，ENB電壓由主板上的MCU提供，其值為0或3V，當ENB=0時，逆變器不工作，而ENB=3V時，逆變器處于正常工作狀態；而DIM電壓由主板提供，其變化范圍在0～5V之間，將不同的DIM值反饋給PWM控制器反饋端，逆變器向負載提供的電流也將不同，DIM值越小，逆變器輸出的電流就越大。

電壓?jiǎn)?dòng)回路：ENB為高電平時，輸出高壓去點亮Panel的背光燈燈管。PWM控制器：有以下幾個功能組成：內部參考電壓、誤差放大器、振蕩器和PWM、過壓保護、欠壓保護、短路保護、輸出晶體管。直流變換：由MOS開關管和儲能電感組成電壓變換電路，輸入的脈沖經過推挽放大器放大后驅動MOS管做開關動作，使得直流電壓對電感進行充放電，這樣電感的另一端就能得到交流電壓。LC振蕩及輸出回路：保證燈管啟動需要的1600V電壓，并在燈管啟動以后將電壓降至800V。輸出電壓反饋：當負載工作時，反饋采樣電壓，起到穩定I逆變器電壓輸出的作用

特點：

1. 轉換效率高、啟動快；

  2.安全性能好：產品具備短路、過載、高/低電壓、高溫5種保護功能；

  3.物理性能良好：產品采用全鋁質外殼，散熱性能好，表面硬氧化處理，耐摩擦性能好，并可抗      一定外力的擠壓或碰擊；

  4.帶負載適應性與穩定性強

  5.純正弦波輸出，對負載設備使用無傷害
