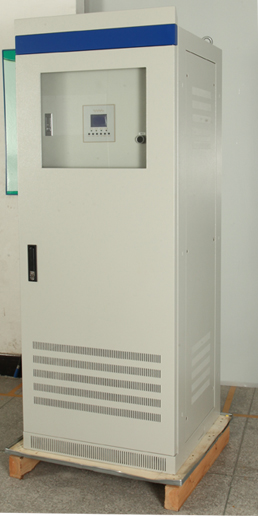

小系統直流屏

YG系列立式小系統電源是電力專為小容量系統而設計；適合小型開關站、小型用戶變電站、系統采用一體化設計思想，由整流模塊、監控模塊、降壓單元、配電單元和電池安裝箱構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單顯示，對系統監控和電池自動化管理功能完善，具有與自動化系統連接四遙接口，提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇。

客戶服務中心：13828898024 0755-23006215

•

一、  系統功能特點

u 適合構成38AH/220V、65AH/110V以下的系統。

u 模塊、監控單元和降壓單元均采用帶電插拔結構，安裝、維護方便。

u 可安裝3個2.0A/220V、4.0A/110V自然冷模塊。

u 降壓單元具有自動硅鏈降壓功能，最大電流2A,沖擊電流30A/0.5S。

u 監控器采用LCD顯示，漢字菜單，按鍵操作，可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準。

u 監控器具有對電池自動管理的功能。

u 提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇,可與電站自動化系統連接。

u 監控器實現電池電壓、控母電壓，控母電流、電池充放電電流、模塊狀態檢測。

u 配電單元提供2路交流輸入（可選擇一路PT供電）、3路饋電輸出。

u PT供電時系統自動限制輸出功率。

二、  系統技術指標

交流輸入電壓： 220V±20%       PT供電電壓： 100V±10%

電網頻率：50Hz±10%

功率因數：≥0.85

輸出電壓范圍：90V-140V連續可調（對于110V系統）

180V-280V連續可調（對于220V系統）

輸出限流：0.2A-5A(單模塊)

穩壓精度： ≤±0.5%    穩流精度： ≤±0.5%

紋波系數：≤±0.1%     均流度：≤5%    效率：≥95%

輸出過壓保護：280V±2V(220V), 140V±2V(110V)

絕緣電阻： ≥10M    可聞噪音:  ≤55Db

絕緣強度：輸出對地、輸入對地、輸入對輸出施加2KVAC，時間1min無飛弧無閃絡。

外形尺寸：600（寬）×700（高）×265（深） 壁掛式

重量：30KG(滿配置)

外形尺寸：1600（高）×600（高）×600（深） （立式小系統）
               1800（高）×600（高）×600（深） （立式小系統）

          重量：80KG（滿配置）

   三、直流小系統型號
