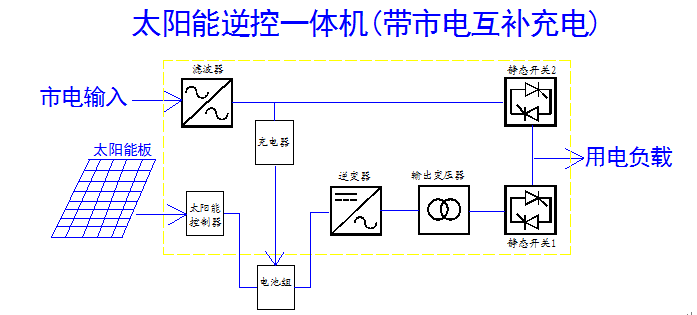

產品原理圖
產品原理說明(交流主供/直流主供,可以在面板自行選擇)
A、交流主供（市電優先模式）
步驟1：當有市電時，市電旁路直接輸出，并且同時為蓄電池互補充電；
步驟2：當市電突然停電或異常，在5ms內系統自動切換至逆變供電，確保負載持續工作；
步驟3：當市電恢復后，系統自動切換至市電供電，同時為蓄電池互補充電；
說明：光伏板在發電情況下,就給電池充電，直至電池充滿；
B、直流主供（逆變優先模式）（以12V電池模式舉例如下,其他電壓等級對應翻倍）
主用于光伏給電池充電，市電為互補充電，市電當備用電源。
步驟1：當有市電OK時，只要電池電壓高于11V，逆變電源將逆變輸出；（此功能主要實現光伏發電優先）
步驟2：當電池放電至11V，逆變電源將自動切換至市電旁路輸出，同時市電給電池輔助充電；（電池欠壓了說明光伏發電量不夠使用，此功能主要實現市電互補充電、保證用電設備持續使用和延長電池使用壽命，不要市電充電，可以在面板取消）。
步驟3：當光伏板或市電通過逆變電源給電池充電至13.5V（或轉恒壓模式）時，逆變電源將自動切換至逆變模式輸出（此功能主要實現光伏發電優先）。
步驟4：當市電故障、光伏發電又不夠時，并且電池電壓低于10V，逆變器將關閉輸出。如果此時市電轉為正常，逆變電源將自動開機實現旁路輸出同時給電池充電。如果市電還不正常，光伏給電池充電至12V時，逆變器將自動開機、逆變模式輸出。
市電大功率智能充電功能說明：
1）可以給不同種類的電瓶充電，具體請查看產品參數：（六、電池型號設置）
2）充電方式為三階段式智能充電：
段I：用最大恒定電流快速充電，以盡快激活電池、提升備用電力。（恒流充電）
段II：轉為恒定電壓漸漸將電池充滿電，給充分時間電池吸收能量，保護電池電極延長壽命、同時避免電池過充。（恒壓充電）
段III：當偵測到電池充滿時，會轉用浮充電壓以維持電池長久在滿電量狀態，并且自動檢測電池電量，充電完成自動停止工作節省電力。（浮充）
節能模式（節電模式偵測時間5S）：當開關在節能模式下，空耗為1W～6W之間，只有芯片在工作，逆變電源在節能狀態下進行自動循環檢測，當連接的負載大于30W后，系統會在5S內自動開機進入正常工作模式，為負載供電；當卸載（負載小于30W）后，5S內自動進入節能狀態；此功能大大減少了系統不必要的電量浪費，最大可能的減小空耗。
產品特性
1、純正弦波輸出；不傷害用電設備,有效保護負載;自帶UPS轉換功能,高速轉換,轉換時間小于5ms;確保用電的不間斷性；
2、CPU管理，智能控制，模塊式組成，售后維護更方便；

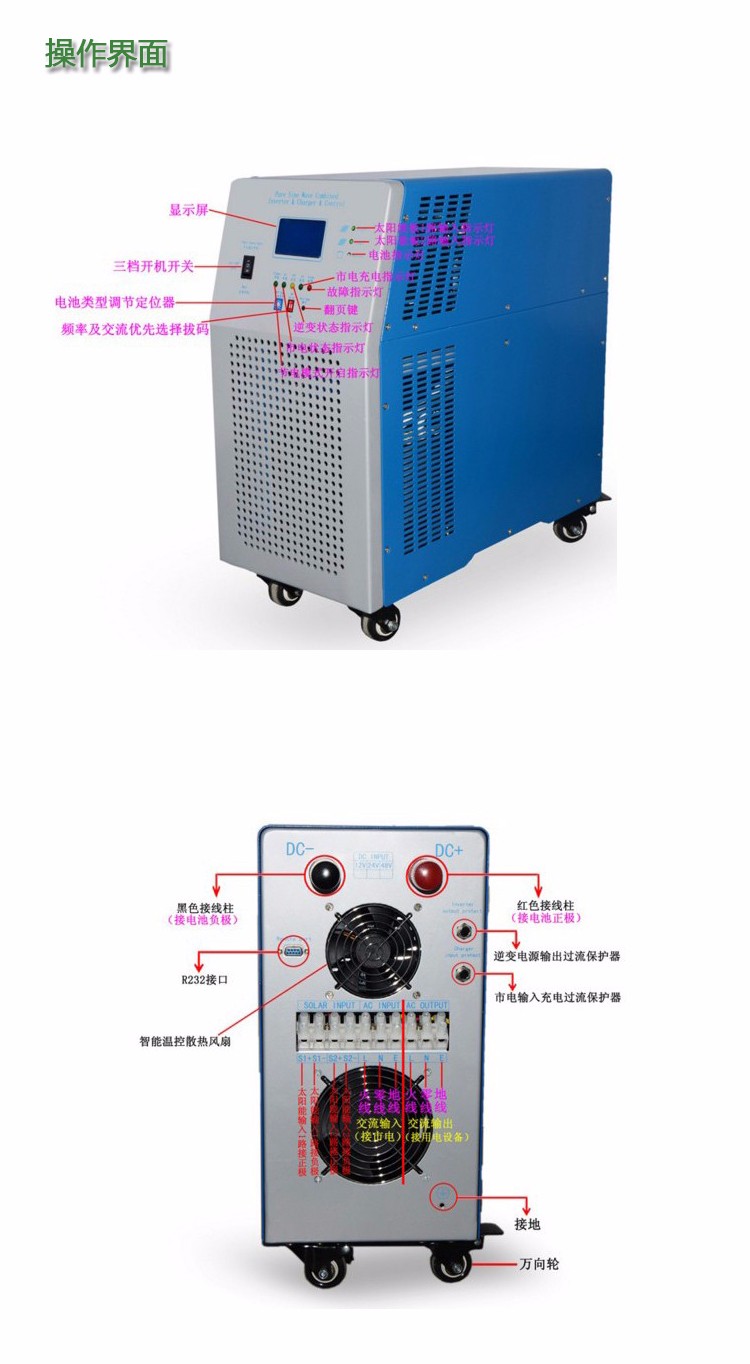

3、LED+LCD顯示，可以直觀的顯示機器的全部運行參數；
4、高轉換效率，半載環境下轉換效率達90-95%;市電環境下達99%以上；低空耗，在節能模式狀態下，損耗在1W~6W之間，高效節能；
5、增加市電輔助充電功能;充電功能強大，三階段式智能充電，可為不同類型的電池充電，如密封鉛酸電池，開放式鉛酸電池，膠體電池等8種電池，注：鋰電池需要根據客戶使用的規格，在出廠前設置；
6、智能溫度控制風扇，更節能，壽命更長；
7、本系列產品帶載能力及抗沖擊能力超強，如帶動水泵，空調，冰箱等任何負載；
8、采用最先進工頻電路設計，采用全新頂級電子料，系統穩定性好，故障率低，壽命長，一般正常使用壽命可以達到八年以上；
9、完善的保護功能：低壓保護，高壓保護，高溫保護，短路保護，漏電保護，過流保護，過載保護，低壓恢復，智能溫控風扇，故障告警，故障自恢復等全面保護；
10、工頻結構設計，抗諧波干擾，不受感性負載諧波干擾，更安全更穩定；
10、頻率50HZ/60HZ可選擇，AC優先/DC優先可選擇，故障信息顯示，功能更全面，使用更方便；
11、銅質變壓器、銅質電池接線端柱、大電流接線端子、全銅線材、高密度三防漆電路板、雙滾珠直流靜音風扇、超大LCD顯示屏、全部采用全新頂級電子配件，高檔包裝，安全、高效、高檔；
|
